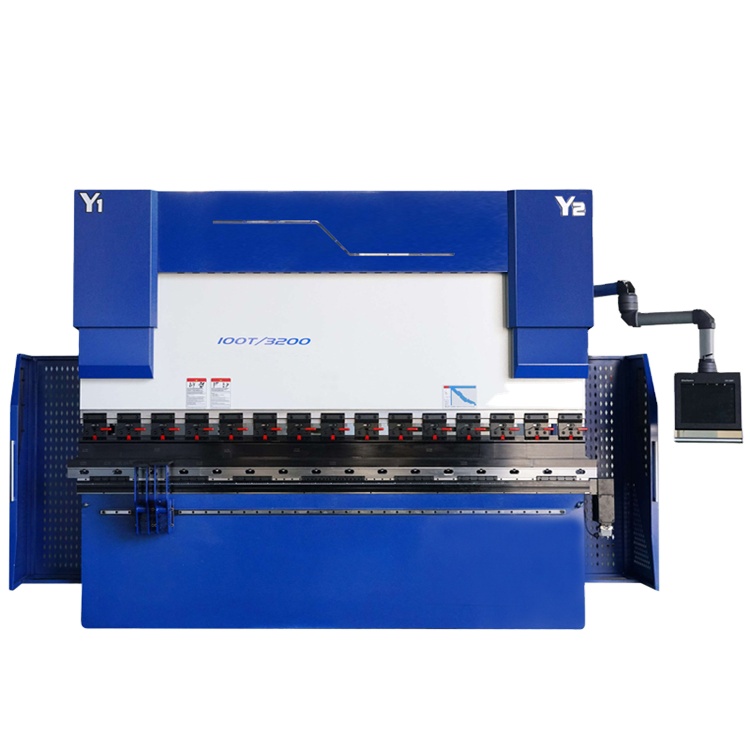

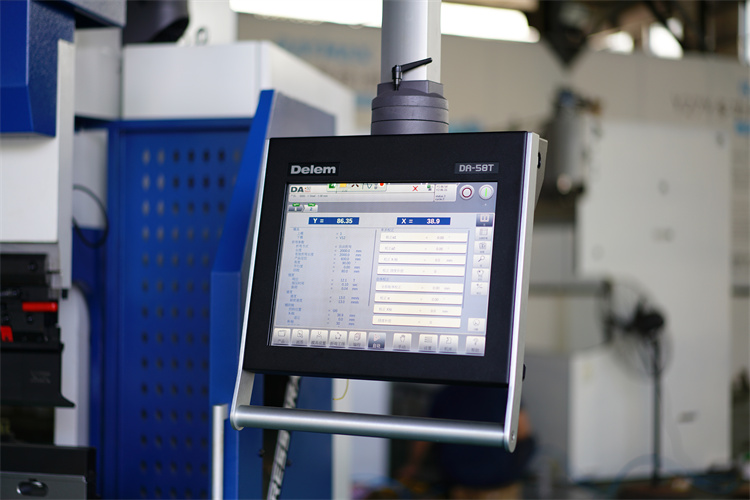

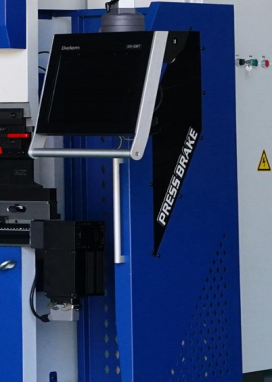

中国 Da58t CNC 油圧プレス ブレーキ曲げ機販売

簡単な説明

• スライダーストローク(mm)：320mm
• 自動レベル: 全自動
• スロートの深さ (mm): 320 mm
• マシンタイプ: 同期
• 作業テーブルの長さ (mm): 3200 mm
• 作業テーブルの幅 (mm): 200 mm
• 状態: 新しい
• 原産地: 安徽省、中国
• 素材 / 加工金属：真鍮 / 銅、ステンレス、合金、炭素鋼、アルミニウム
• オートメーション: 自動
• 追加サービス: エンドフォーミング
• 重量 (キロ): 6800
• モーター出力 (kw): 7.5 kw
• 主なセールス ポイント: 持続可能
• 保証: 2 年
• 該当する産業: ホテル、建材店、製造工場、食品および飲料工場、家庭用、小売、印刷工場、エネルギーおよび鉱業
• ショールーム所在地：アメリカ、スペイン、タイ
• マーケティングの種類: その他
• 機械試験報告書：提供
• ビデオ出荷検査: あり
• コア コンポーネントの保証: 1 年
• コア コンポーネント: モーター
• アフター保証サービス: ビデオ技術サポート
• ローカル サービスの場所: 米国
• 提供されるアフターサービス: 無料のスペアパーツ
• 公称圧力 (kN): 1250 kN
• 認証: CE

詳細

製品説明

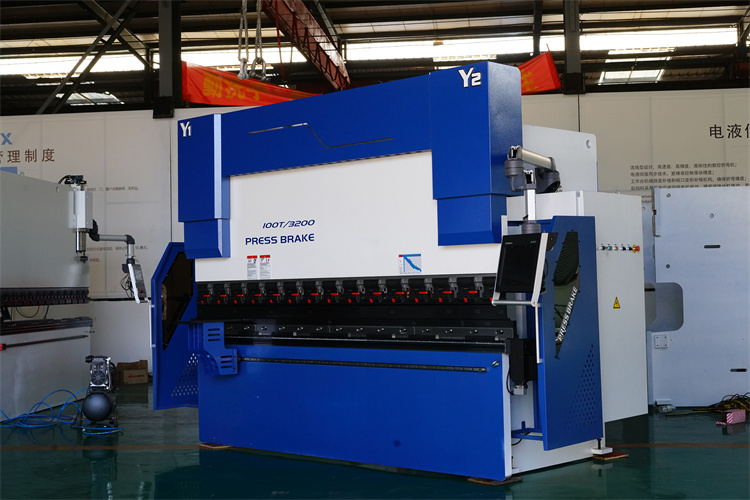

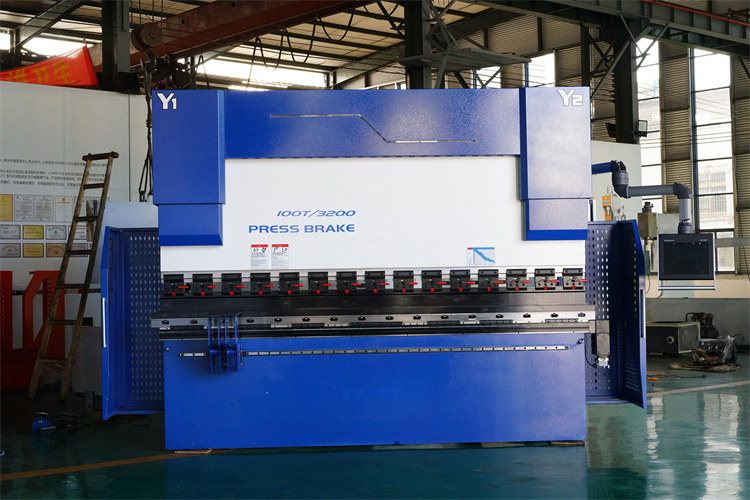

油圧プレスブレーキ

※全体溶接加工構造

* 電気油圧式サーボバルブによって同期制御されるデュアルシリンダーは、最高の制御精度、曲げ精度、および再配置精度も最高レベルに達することを保証します

* バックゲージ機構は複数のバックゲージ軸を制御できます

* 油圧補正機構は、変形したスライダーが工作物の品質に影響を与えるのを防ぐのに役立ち、補正機構は便利で正確な CNC コントローラーによって自動的に調整されます。

* WF67K シリーズは、ユーザーの好みに基づいて再設計され、個々の電子的および機械的機能を備えたユニークなマシンになりました。

* WF67K シリーズは、ユーザー フレンドリーな CNC コントローラーと低コストの油圧メンテナンスにより、生産性を向上させ、コストを最小限に抑えるのに役立つ最高評価のマシンの 1 つです。

* 新しい WF67K は、高速での複雑で繊細な 1 回または複数回の曲げが最も重要な生産にまさに必要なものです。

・シンクロシリンダーとバルブの採用により、高品位な繰り返し曲げが得られます。

*起動時のすべての軸の自動利用。

* リジッド アッパー ビームは、曲げ精度 0.01 mm の 8 点ベアリングで動作します。

*有名なトップおよびボトムツールブランドは、硬化が長持ちし、正確な曲げを提供します。

* マシンは SOLID WORKS 3D プログラミングを使用して設計され、最新のテクノロジーを使用して強化された ST44-1 品質の鋼で作られています。

特徴

1.フレームは鉄骨構造で、左右の縦板、テーブル、プレッシャープレートが一体構造に溶接され、溶接後、焼戻しにより内部応力を解消し、剛性が高く、安定性が高い。
2.フレーム、スライダーなどの重要な部分は、機械の信頼性を確保するためにANSYS有限要素解析ソフトウェアを使用しています。
3.油圧ドライブ、機械の両端のシリンダー、スライダーに配置され、直接動作します。
4. スライド同期機構のねじり軸同期。
5. シリンダーのストローク（Y1、Y2）とバックゲージ（X、Y、Z）はコンピュータ制御されています。バックゲージはボールねじと転がり案内面を採用し、繰り返し精度が高い
6. CNCシステムによって制御されたバックゲージのサイズとスライドストローク、高精度のボールねじを備えたバックゲージ、安定した動作と正確な位置決め。
7. CNCシステムは、周波数変換制御技術を採用しており、マルチステッププログラミング機能を備え、シンプルで操作が簡単です。
8. 安全柵と電動インターロッカーを採用し、安全運転を確保しています。
9. 機械全周の安全バリア装置、オープン ドア カットオフ機能を備えた電気キャビネット、前後の非常停止ボタン、安全を確保するための保護カバー フット スイッチ
働く。
10. 電子・油圧比例サーボは、受信精度±0.01mm、平行度0.02mmでストローク内の任意点を同期制御できます。

標準装備

安全基準 (2006/42/EC):
1.EN 12622:2009 A1:2013
2. EN ISO 12100:2010
3.EN 60204-1:2006 A1:2009
4.前指保護（セーフティライトカーテン）
5.韓国Kaconフットスイッチ（安全レベル4）
6.CE規格のバックメタルセーフフェンス

詳細画像

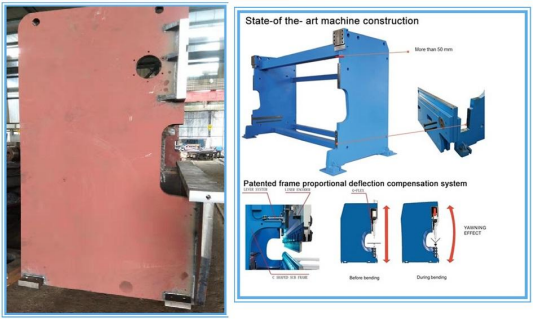

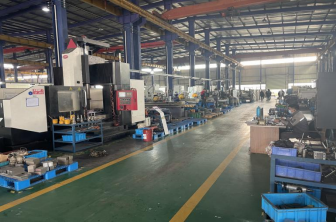

曲げ加工機のフレーム加工には大型床中ぐり盤を使用

機械全体は溶接シート構造で、振動エージング技術によって内部張力が除去され、機械の高強度と優れた剛性を備えています。機械の長寿命が保証されます。

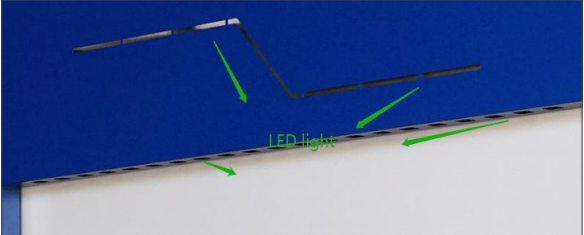

LEDライト

LEDライト、オペレーターにとって環境が暗いときはより簡単で安全です

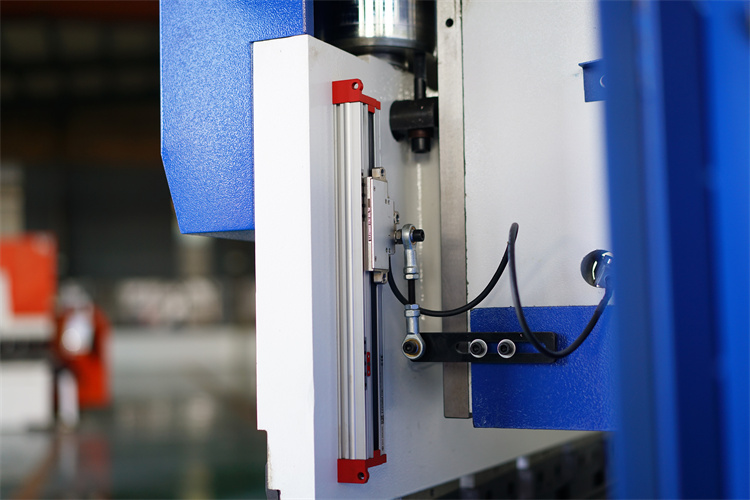

格子定規

測定ステップ 5 um コネクティング ロッド接続 大きな取り付け公差

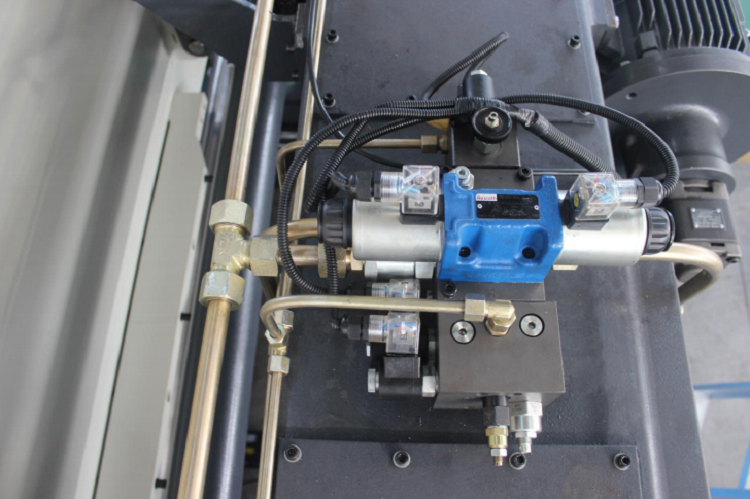

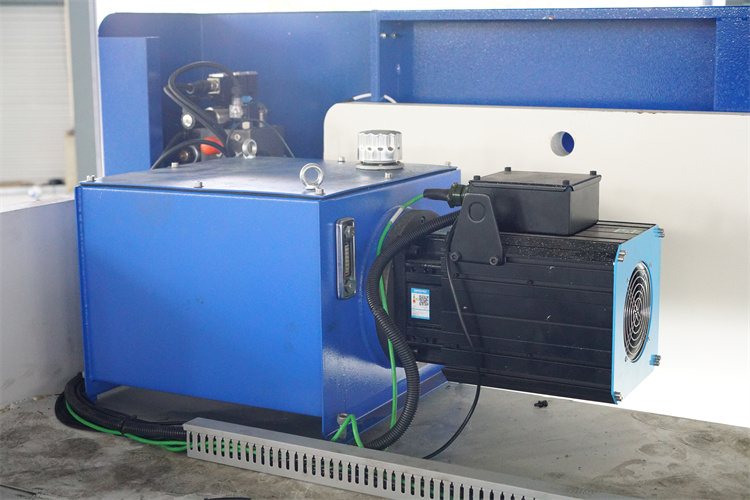

BOSCH-REXROTH 油圧システム

BOSCH-REXROTH 過負荷オーバーフロー安全保護付き油圧システム
機械は定格負荷の下で連続的に動作できます
油圧システムは、パイプ接続、オイル漏れを減らし、安定性と全体的な美化を高めました
高圧クランプチューブ接続、高圧ノンオイル、メンテナンスが容易

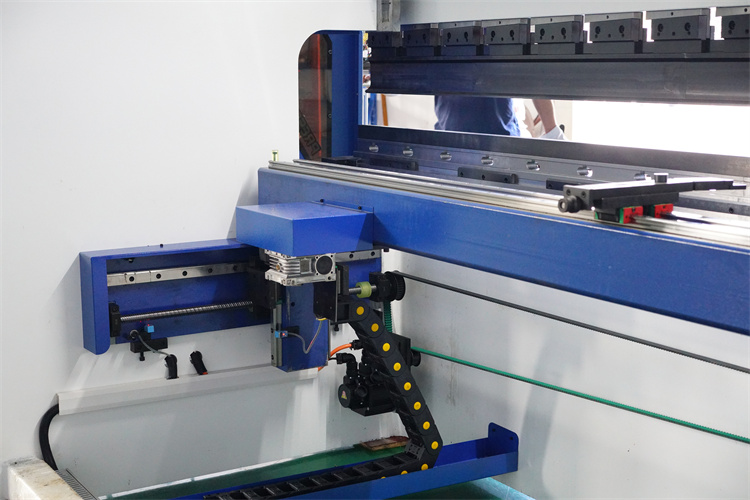

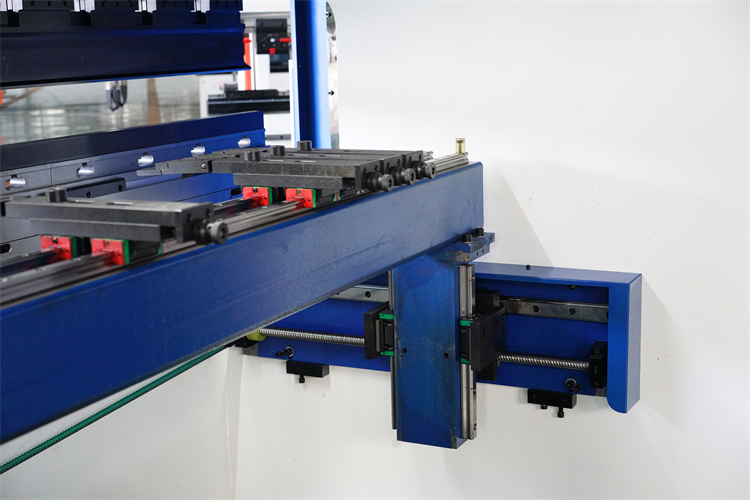

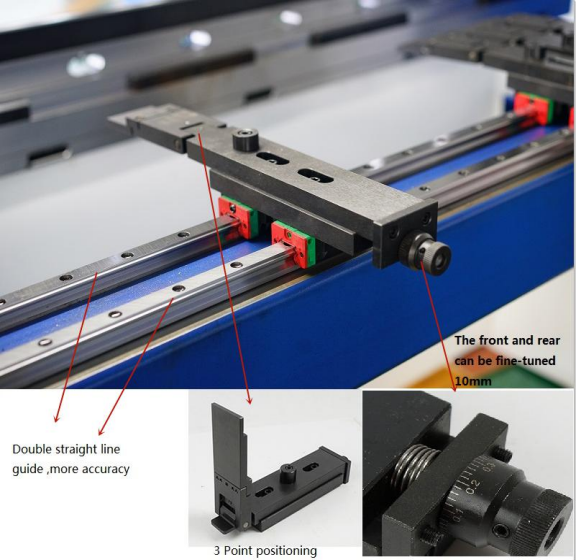

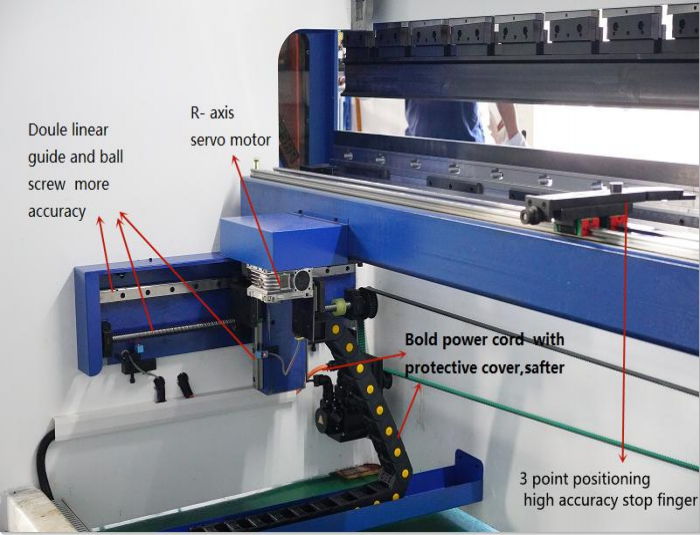

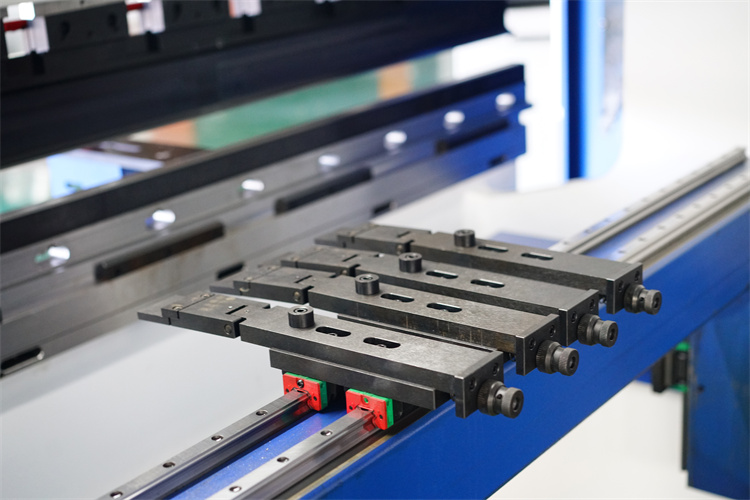

バックゲージ

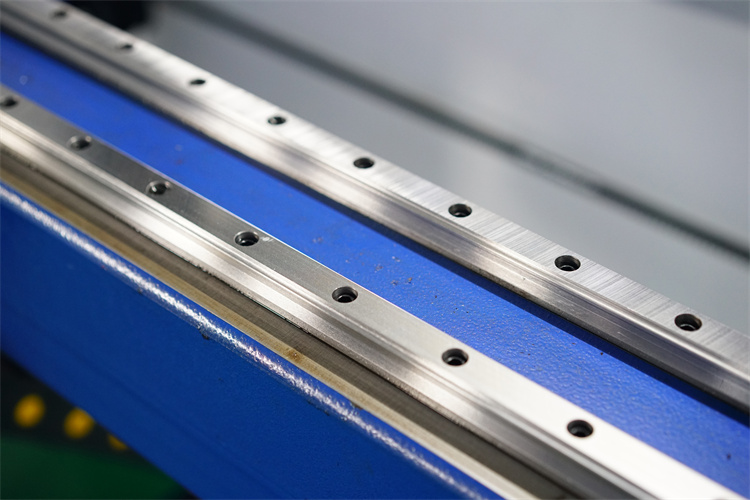

バックゲージは、高強度のアルミニウム合金材料で作られ、サーボモーターで駆動され、ボールロッドとリニアガイドレールを使用し、位置決め精度が良好です
メンテナンスフリーのフルエンベロープデザイン

フランス シュナイダーエレクトリック

France Schneider electric を採用して機械の安定性を確保し、Estun サーボ ドライブと制御 X 軸を使用して X 軸の位置決め精度を確保し、X 軸の速度を調整できます。

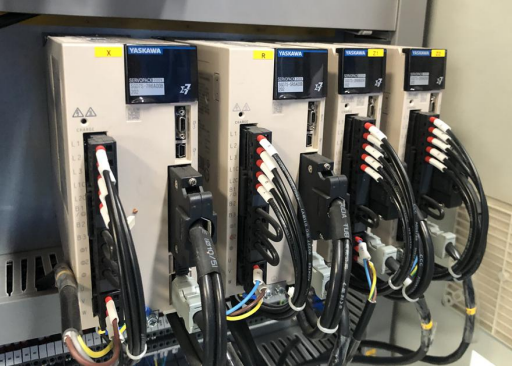

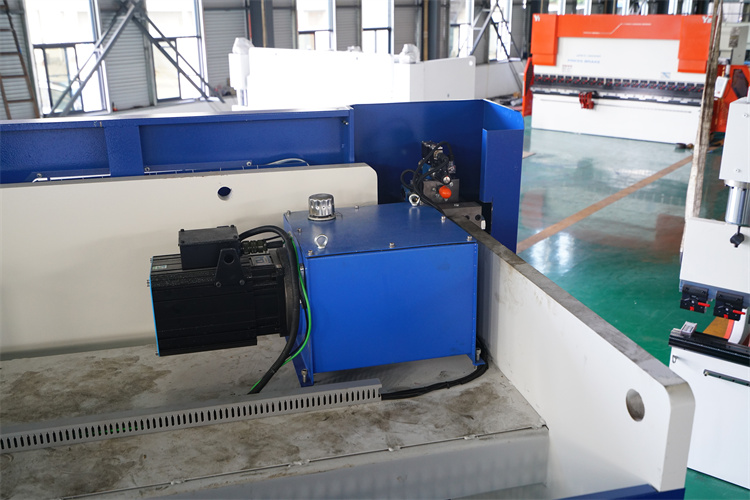

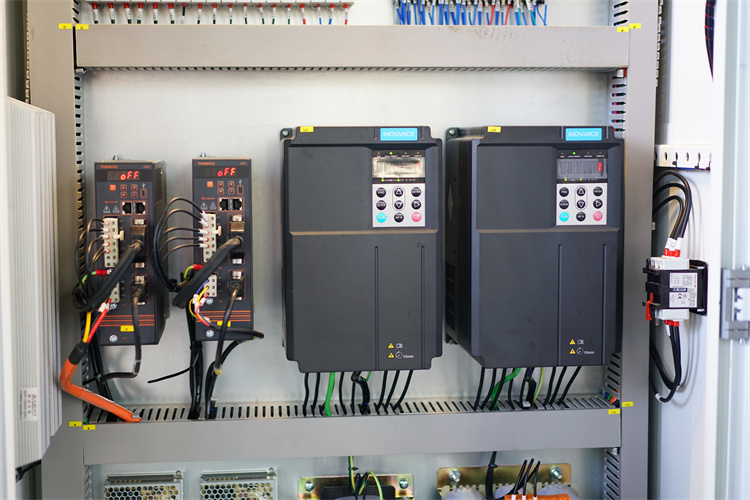

サーボドライブ

安定したパフォーマンス。速度と位置精度を非常に正確に制御でき、電圧信号をトルクと速度に変換して制御対象を駆動できます

オプションのサーボドライブ: 安川、日本

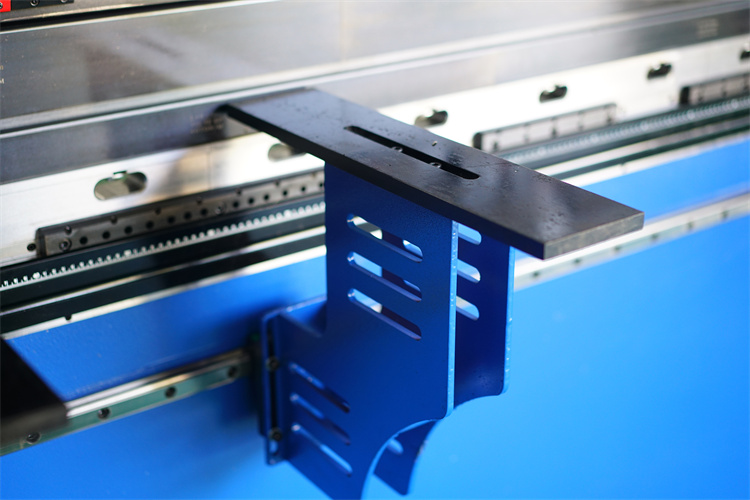

二重構造フロントアーム

二重構造のフロントアームは剛性が高く、積載性に優れています。
上下に調整したり、作業台に沿って左右に移動したりできます

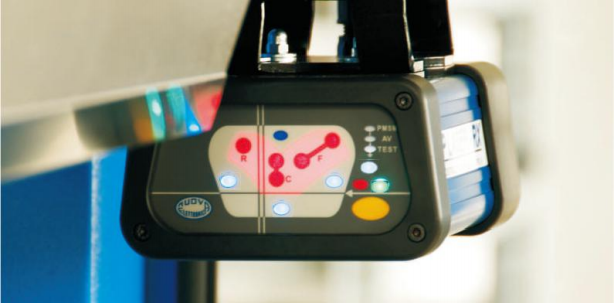

イタリア DSP レーザー保護

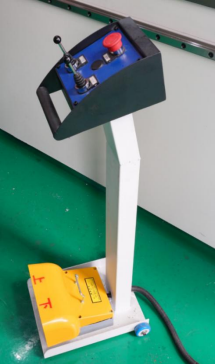

カルコン ペダルスイッチ エマージェンシーボタン付

防護柵

製品パラメータ

会社概要

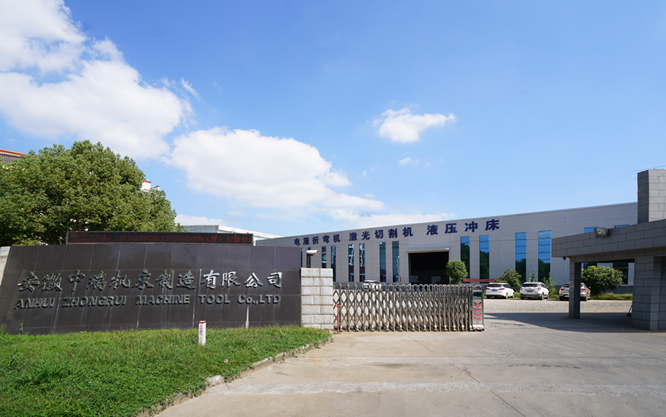

安徽中瑞機械製造有限公司は、2002 年に設立され、安徽省の博望経済特区に位置しています。 2億1000万人民元で登録され、120,000.000平方メートルを占め、400人以上の従業員がおり、経験豊富なエンジニアとデザイナーのスタッフによってサポートされている高度な訓練を受けた資格のある機械オペレーターと組立技術者で構成されており、それを作ることは板金の最大の製造業者の1つです中国で機械を製造。私たちは、金属板の打ち抜き、せん断、曲げ、およびレーザー切断のための中または高レベルの加工装置とプレスラインの研究開発と製造に専念しています。
