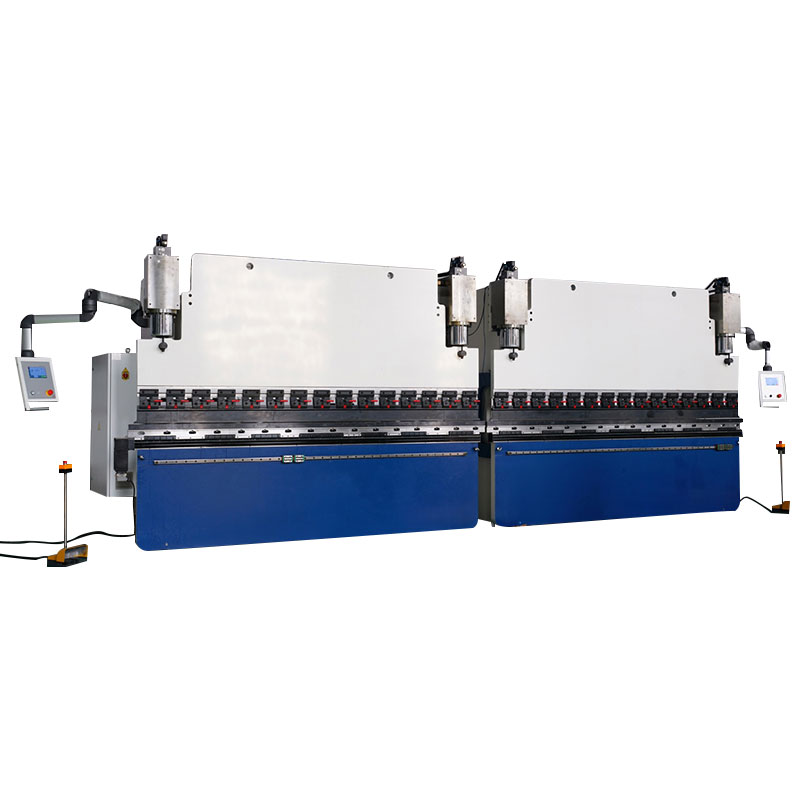

4 +1 軸 Cnc 串聯折彎機，帶 Ct8ps 2d 圖形控制器

快速說明

• 滑塊行程（毫米）：250 毫米
• 自動級別：全自動
• 喉深（毫米）：500 毫米
• 機器類型：同步
• 工作台長度（mm）：5000 mm
• 工作台寬度（mm）：220 mm
• 條件：新
• 產地：中國安徽
• 品牌名稱：RAYMAX/貝林
• 材料/金屬加工：黃銅/銅、不銹鋼、合金、碳鋼、鋁
• 自動化：自動
• 重量（KG）：12000
• 電機功率（千瓦）：37千瓦
• 主要賣點：高生產率
• 質保：2年
• 適用行業：酒店、建材店、製造廠、食品和飲料廠、家庭使用、零售、印刷廠、能源和採礦
• 陳列室地點：美國、西班牙、泰國
• 營銷類型：2020 年新產品
• 機械測試報告：提供
• 視頻出貨檢驗：提供
• 核心部件質保：1年
• 核心部件：電機
• 用途：金屬板材滾壓彎曲
• 名稱：折彎機
• 類型： <± 0.05mmHydraulic
• 產品名稱： 液壓數控折彎機
• 控制系統：CT8/CT12/DA41/E21/DA52/DA66T
• 主電機：德國西門子
• 電氣元件：施耐德法國品牌
• 液壓系統：德國博世力士樂

更多細節

產品描述

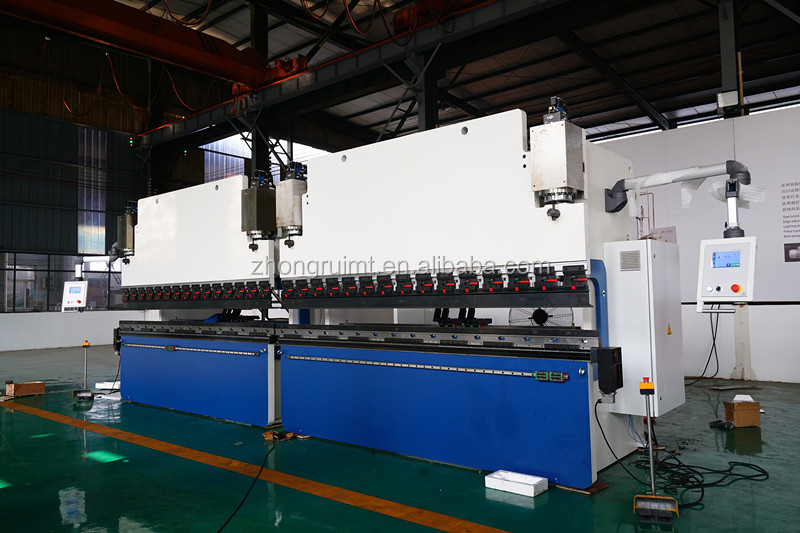

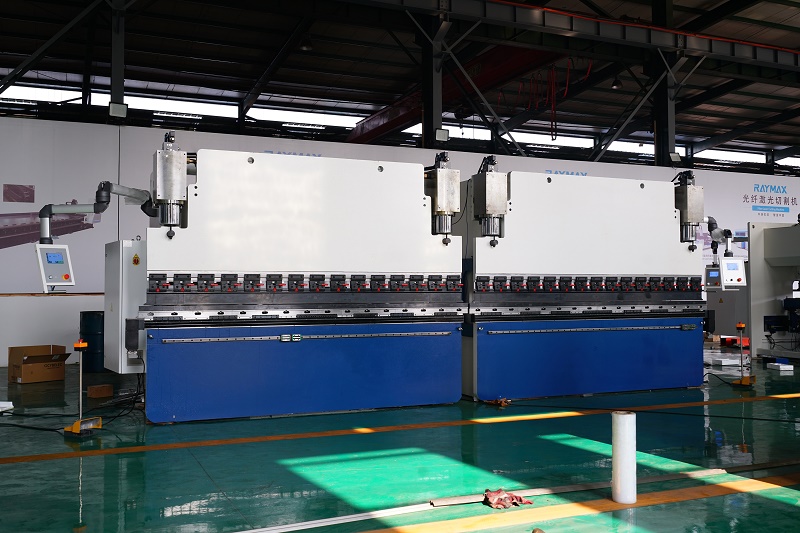

電液串聯數控折彎機

1.數控系統雙聯動機可單機或雙機作業

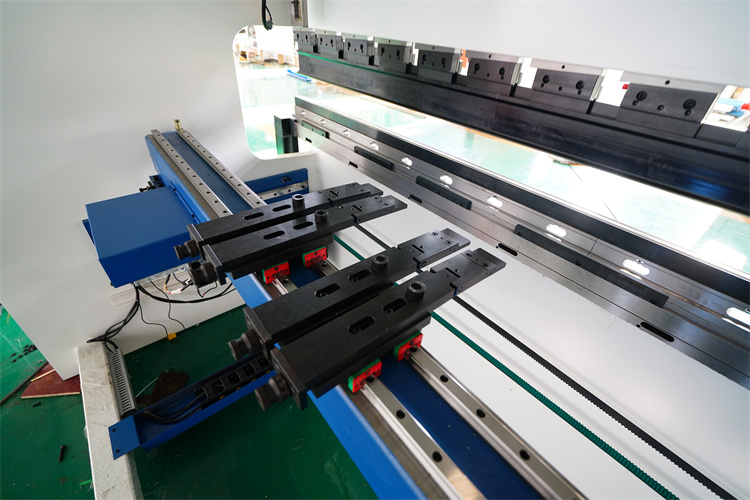

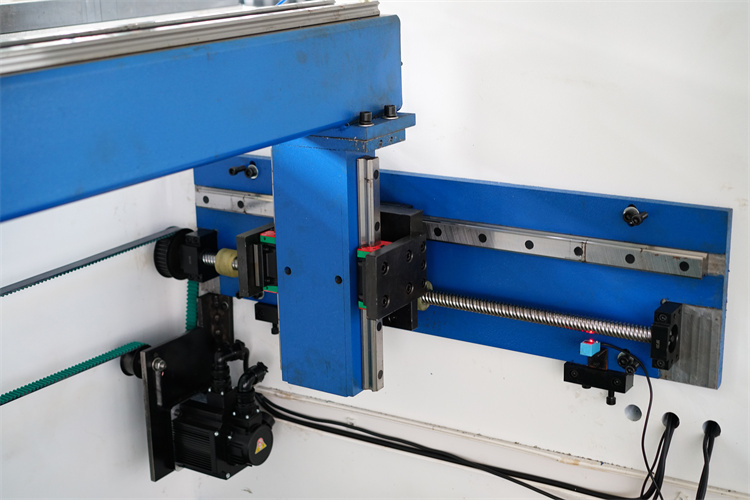

2、標配2軸後擋料系統，對於形狀複雜的工件，可選配3軸或4軸後擋料系統及相應模具。

3、折彎機採用全閉環電液伺服控制技術，滑塊位置信號通過雙邊光柵反饋給數控系統，數控系統通過改變同步閥開度大小來調節油箱油量，從而控制滑塊Y1、Y2同頻運行，工作台保持平行狀態。

4、根據折彎機上板料狀態，CNC系統自動控制工作台偏斜補償，使所有工件角度長度統一。

5. 採用液壓撓度補償，可獲得均勻的全長工件。液壓撓度補償由工作台下方的一組油缸組成，可使工作台發生相對運動，形成理想的凸曲線，保證與滑塊的相對位置保持不變。補償閥受板厚度和待彎曲材料特性的影響。

詳細圖像

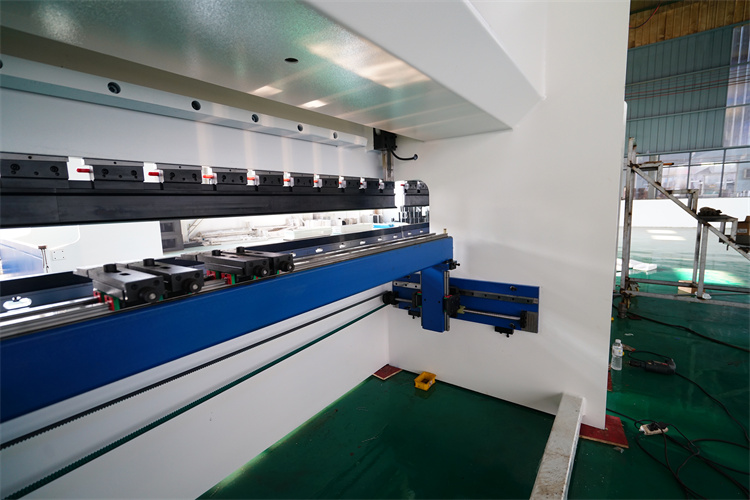

1、機床的主要機械結構由機架、立柱、滑塊、工作台、主油缸、背架等部分組成。通過三維軟件進行有限元分析和優化設計，各部件的結構強度和剛度主成分可以得到充分保證。

2、焊接件的內應力可以通過回火和振動時效來消除。

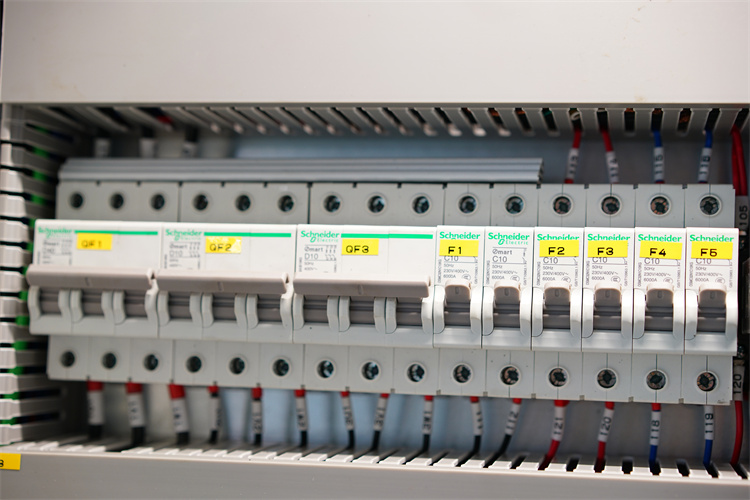

施耐德電氣元件

符合國際標準，安全可靠，使用壽命長，抗干擾能力強。

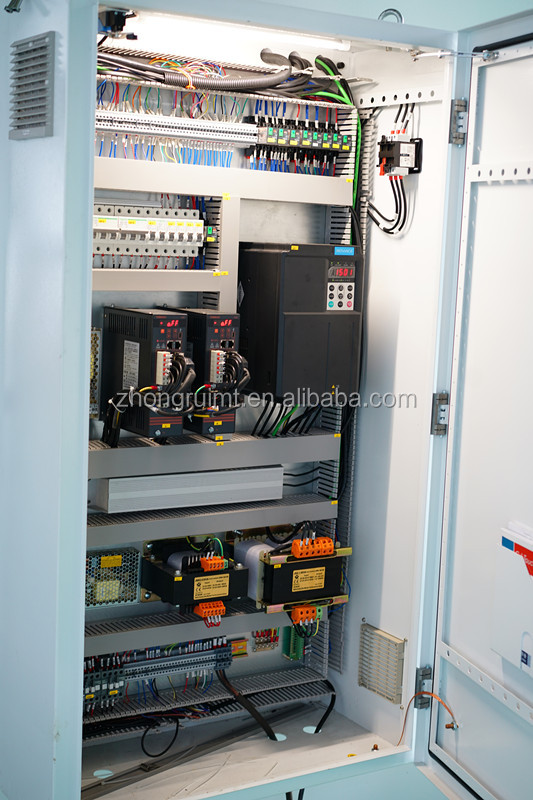

電氣櫃配備了
冷卻裝置

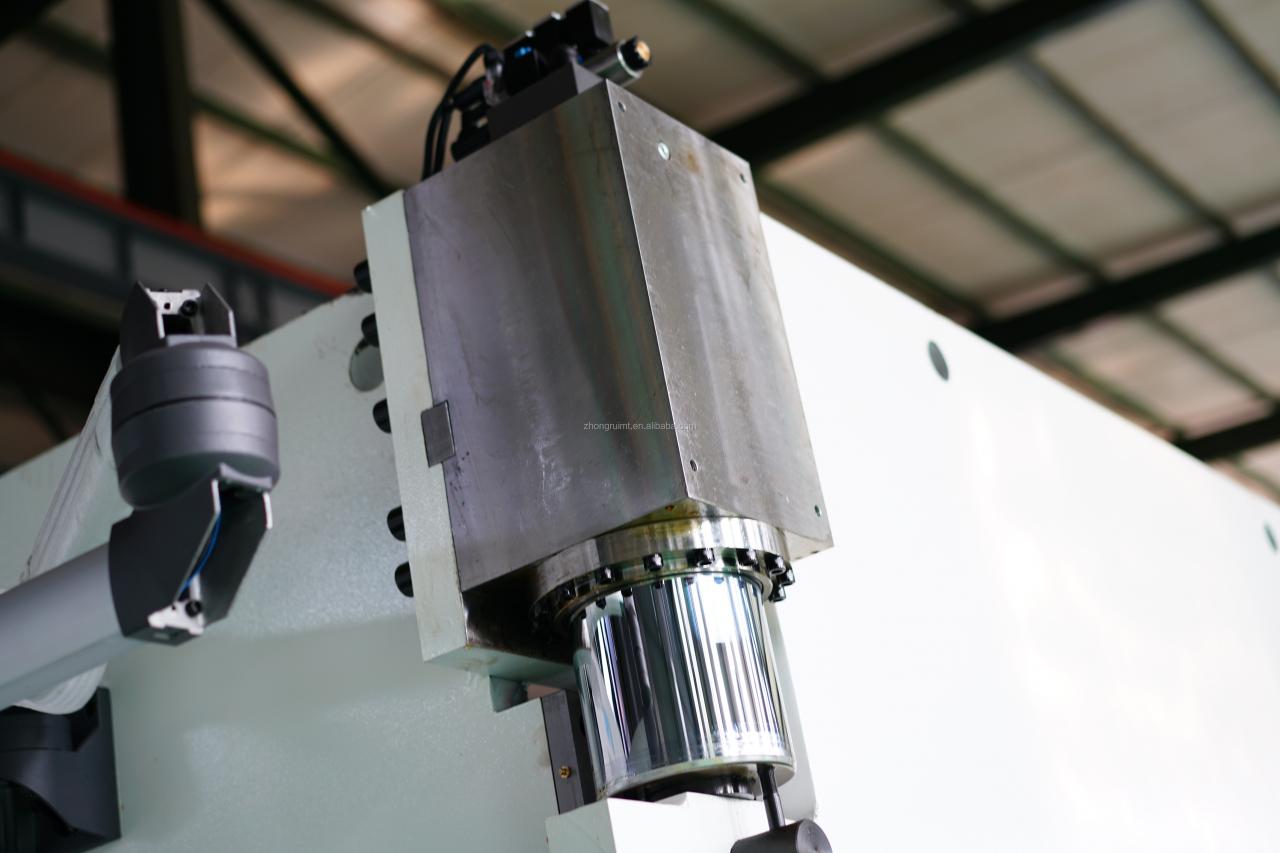

左右氣缸的運動和定位由Y軸控制，Y軸閉環控制系統由伺服電機、雙向泵電液伺服閥、光柵尺組成

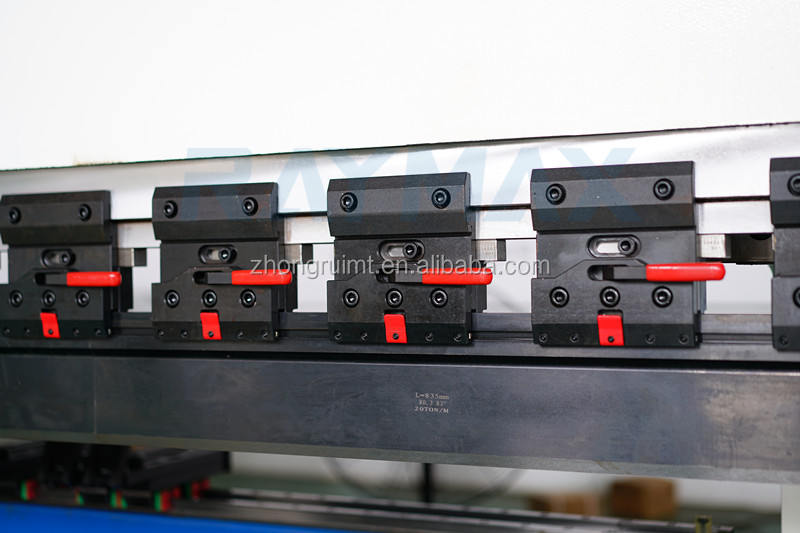

快速夾具

1.拉動紅色手柄可左右裝卸模具
2.按下按鈕即可上下安裝模具
3.scale更準確

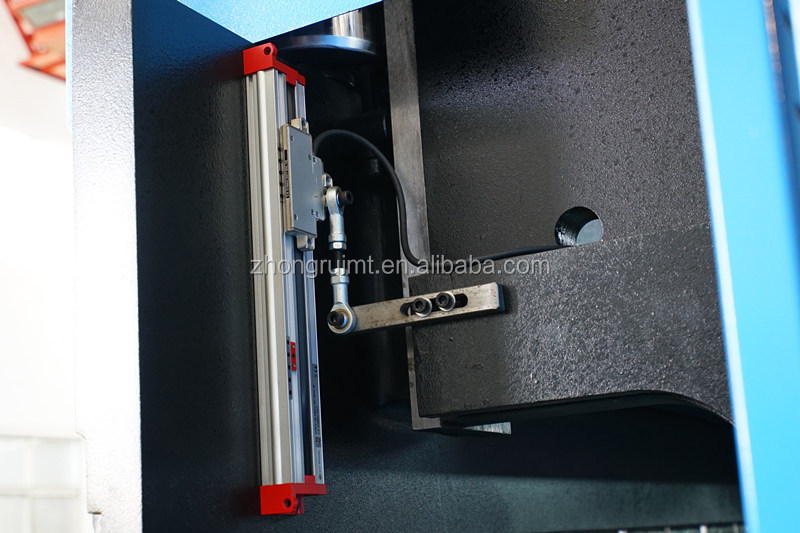

問候標尺

測量步距 5 um 連桿連接

大安裝公差
